X-Y Graphs


The XY Graph Control

The XY Chart control is a GUI element that can be used to display one or more graphs. The XY Chart control has a collection of graphs. Each graph has a color, a caption, a type and a collection of xy values. A graph can be added to a XY graph control using the method Add of the control.
El control de XY Chart es un elemento GUI que puede ser usado para mostrar una o más gráficas. El control de XY Chart tiene una colección de gráficas. Cada gráfica tiene un color, un texto, un tipo y una colección de valores xy. Una gráfica puede ser agregada a un control de XY Chart usando el método Add del control.

Problem 1
Write a program called Grafica to plot any polynomial as shown below. The user must input the polynomial coefficients separated by comma. The user must also provide an initial value and a final value for x.
Escriba un programa llamado Grafica para graficar un polinomio como se muestra debajo. El usuario debe introducir los coeficientes del polinomio separados por coma. El usuario debe también proporcionar un valor final y un valor final para x.

Polynomial

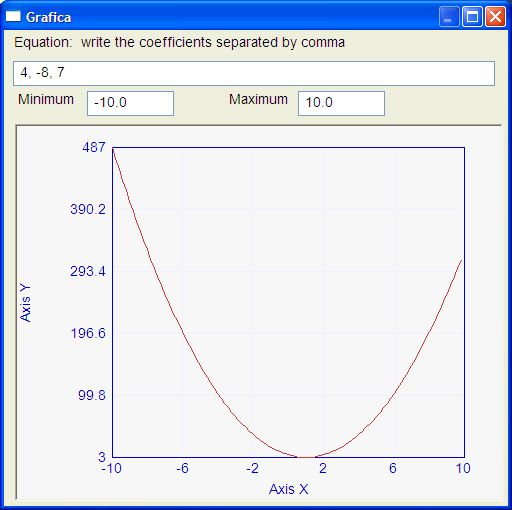

Grafica1

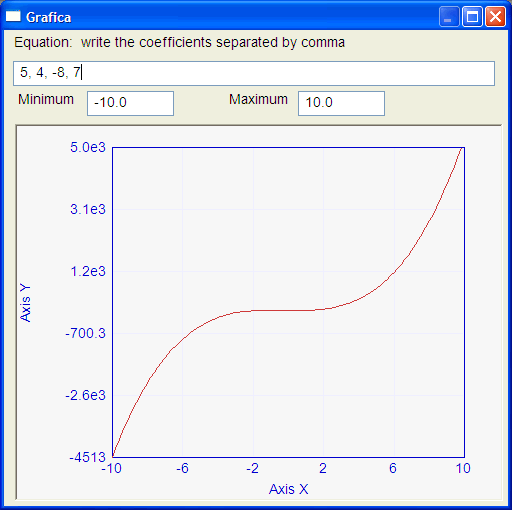

Grafica2

Grafica.h
#pragma once //______________________________________ Grafica.h
#include "resource.h"

class Grafica: public Win::Dialog
{
public:
     Grafica()
     {
     }
     ~Grafica()
     {
     }
     void RefreshGraph();
     double EvaluateFunction(const valarray<double>& coefficients, double x);
     double Power(double x, int exponent);
protected:
     ...
};

Grafica.cpp
void Grafica::Window_Open(Win::Event& e)
{
     //________________________________________________________ xyMain
     xyMain.CaptionX = L"Axis X";
     xyMain.CaptionY = L"Axis Y";
     xyMain.MinX= 0.0;
     xyMain.MaxX= 10.0;
     xyMain.MinY= -1.0;
     xyMain.MaxY= 1.0;
     xyMain.Graphs.Add(100); // We add one graph. The graph has 100 points
     for(int i=0; i<100; i++)
     {
          xyMain.Graphs[0][i].x = 0.0;
          xyMain.Graphs[0][i].y = 0.0;
     }
     //xyMain.Graphs[0].Color = RGB(0, 0, 255);
     //xyMain.Graphs[0].Type(Win::Graph::circle);
     xyMain.RefreshAll();
}

void Grafica::tbxCoefficients_Change(Win::Event& e)
{
     RefreshGraph();
}

void Grafica::tbxMinimum_Change(Win::Event& e)
{
     RefreshGraph();
}

void Grafica::tbxMaximum_Change(Win::Event& e)
{
     RefreshGraph();
}

void Grafica::RefreshGraph()
{
     if (tbxCoefficients.Text.length() == 0) return; // No coefficients, no update
     //
     const double minX = this->tbxMinimum.DoubleValue;
     const double maxX = this->tbxMaximum.DoubleValue;
     if (minX >= maxX) return;
     //__________________________________________ Extract the coefficients
     valarray<double> coefficients;
     Sys::Convert::ToVector(tbxCoefficients.Text, coefficients);
     const int order = coefficients.size()-1;
     if (order <= 0) return;
     //__________________________________________ We get here, when everything is OK!
     xyMain.MinX= minX;
     xyMain.MaxX= maxX;
     const double deltaX = (maxX-minX)/100;
     double x = 0.0;
     for(int i=0; i<100; i++)
     {
          x = minX + i*deltaX;
          xyMain.Graphs[0][i].x = x;
          xyMain.Graphs[0][i].y = EvaluateFunction(coefficients, x);
     }
     xyMain.AutoScaleY();
     xyMain.RefreshAll();
}

double Grafica::EvaluateFunction(const valarray<double>& coefficients, double x)
{
}

// exponent = 2, returns x*x
// exponent = 3, returns x*x*x
// exponent = 4, returns x*x*x*x
double Grafica::Power(double x, int exponent)
{
}

Problem 2
Write a program called AnyPlot to plot any function y = f(x). This exercise creates a source code with only two double variables x and y. The code is, then, compiled and executed.
Escriba un programa llamado AnyPlot para graficar cualquier función y = f(x). Este ejercicio crea un código fuente con solo dos variables double x y y. El código es, entonces, compilado y ejecutado.

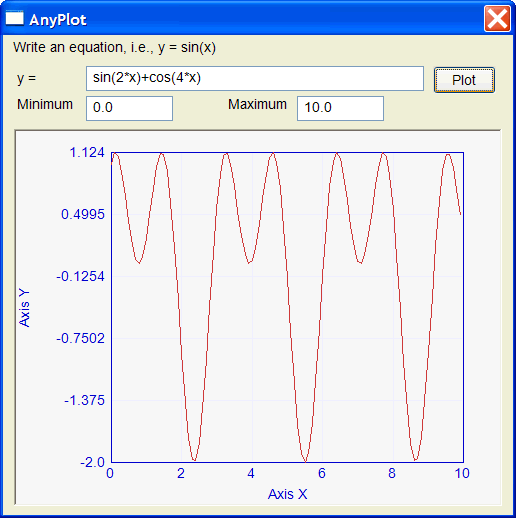

AnyPlot1

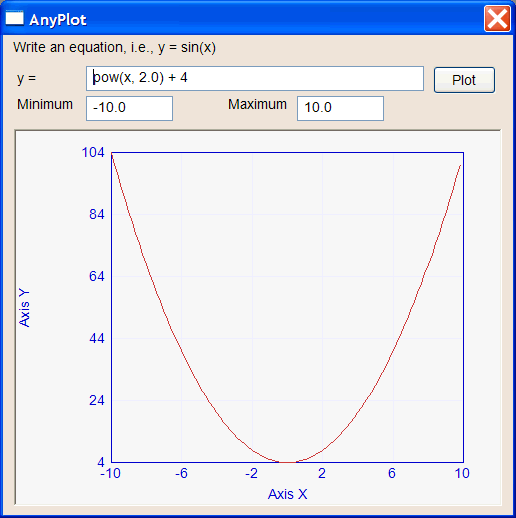

AnyPlot2

AnyPlot.h
#pragma once //______________________________________ AnyPlot.h
#include "resource.h"

class AnyPlot: public Win::Dialog
{
public:
     AnyPlot()
     {
     }
     ~AnyPlot()
     {
     }
     double ComputeY(double x);
protected:
     ...
};

AnyPlot.cpp
void AnyPlot::Window_Open(Win::Event& e)
{
     //________________________________________________________ xyMain
     xyMain.CaptionX = L"Axis X";
     xyMain.CaptionY = L"Axis Y";
     xyMain.MinX= 0.0;
     xyMain.MaxX= 10.0;
     xyMain.MinY= -1.0;
     xyMain.MaxY= 1.0;
     xyMain.Graphs.Add(100); // We add one graph. The graph has 100 points
     for(int i=0; i<100; i++)
     {
          xyMain.Graphs[0][i].x = 0.0;
          xyMain.Graphs[0][i].y = 0.0;
     }
     xyMain.RefreshAll();
}

void AnyPlot::btPlot_Click(Win::Event& e)
{
     const double minX = this->tbxMinimum.DoubleValue;
     const double maxX = this->tbxMaximum.DoubleValue;
     if (minX >= maxX) return;

     //__________________________________________ We get here, when everything is OK!
     xyMain.MinX= minX;
     xyMain.MaxX= maxX;
     const double deltaX = (maxX-minX)/100;
     double x = 0.0;
     for(int i=0; i<100; i++)
     {
          //_________________________________________ Compute x and y
          x = minX + i*deltaX;
          xyMain.Graphs[0][i].x = x;
          xyMain.Graphs[0][i].y = ComputeY(x);
     }
     xyMain.AutoScaleY();
     xyMain.RefreshAll();
}

double AnyPlot::ComputeY(double x)
{
     //___________________________________ Create the source code
     wstring sourceCode;
     Sys::Format(sourceCode, L"double x = %g; double y = %s;", x, tbxEquation.Text.c_str());
     //___________________________________ Compile: source code >> machine code
     vector<Cpl::Compiler::Instruction> machineCode;
     Cpl::Compiler compiler;
     compiler.Compile(sourceCode.c_str(), machineCode);
     //___________________________________ Execute the machine code
     Cpl::VirtualMachine virtualMachine;
     Mt::BoolTs running;
     Mt::DoubleTs progress;
     Mt::BoolTs resetTime;
     virtualMachine.Setup(compiler.variableInfo, machineCode, L"dummy");
     running.Set(true);
     virtualMachine.ThreadFunc(running, progress, resetTime);
     //____________________________________ Return the value of y
     return virtualMachine.memDouble[1]; // memDouble[0] is x, memDouble[1] is y
}


Solution 2

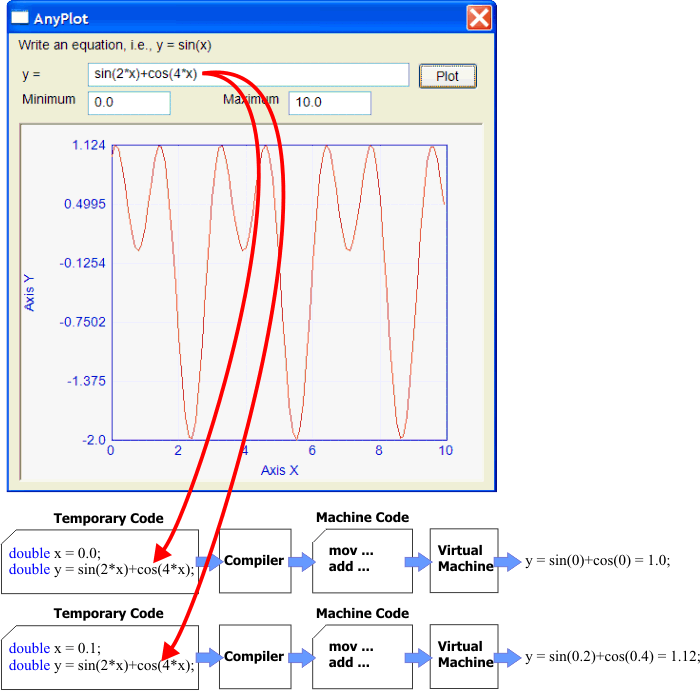

As the user can write any function in the textbox, the program must create a temporary code to compute the value of y for each value of x as shown in the figure. The function ComputeY:
  1. takes an input value of x
  2. Writes a source code with two lines
  3. The compiler takes the source code to produce a machine code
  4. The virtual machine executes this code to produce the respective value of y

Como el usuario puede escribir cualquier función en la caja de texto, el programa debe crear un código temporal para calcular el valor de y para cada valor de x como se muestra en la figura. La función ComputeY:
  1. toma un valor de entrada x
  2. escribe un código fuente con dos líneas
  3. El compilador toma el código fuente para producir el código de máquina
  4. La máquina virtual ejecuta el código para producir el valor respectivo de y

CompilerAndVM

Problem 3

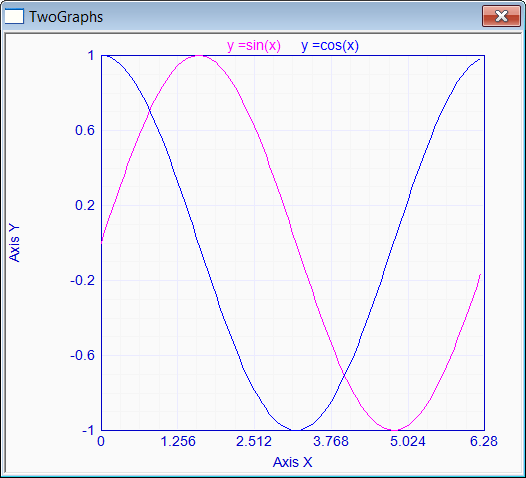

Write a program called TwoGraphs to plot: y = sin(x) and z = cos(x) .
Escriba un programa llamado TwoGraphs para graficar: y = sin(x) y z = cos(x).

TwoGraphs

Problem 4

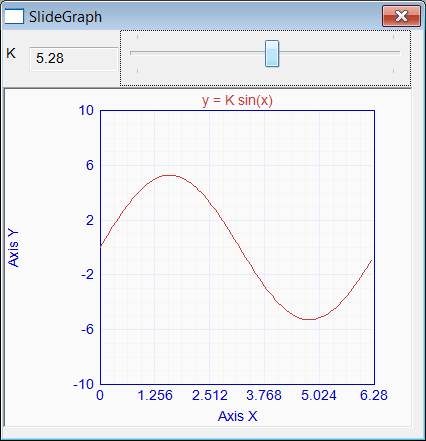

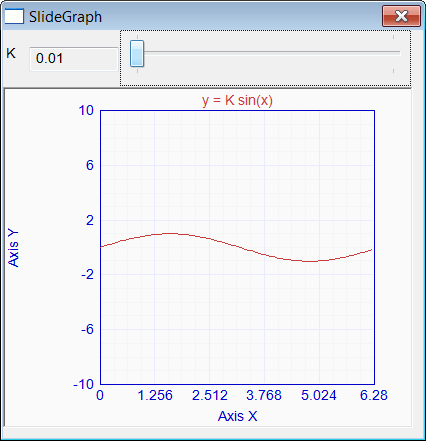

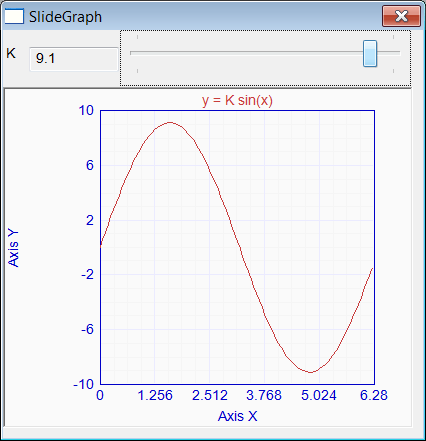

Write a program called SlideGraph to plot: y = k sin(x) for any value of K between 1 to 10 .
Escriba un programa llamado SlideGraph para graficar: y = k sin(x) para cualquier valor de K entre 1 y 10.

SlideGraph1

SlideGraph2

SlideGraph3
