Block Diagram


Block Diagram

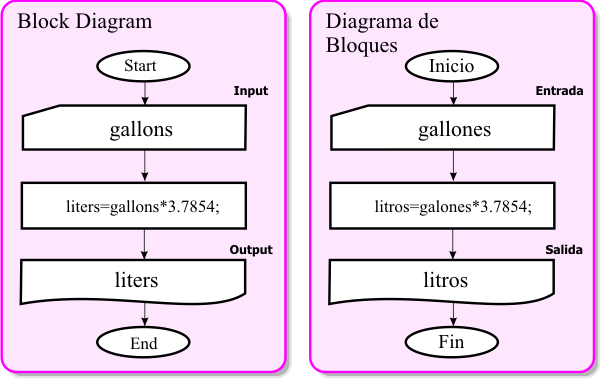

A block diagram is a graphic representation of a program. In a block diagram, it is possible to visualize how the program is executed. The diagram below is the block diagram for a program that converts from gallons to liters. The program starts execution at the Start ellipse at the top and ends at the End ellipse at the bottom of the diagram. The block that has the top-left corner missing indicates that the program receives input data (in this case, the number of gallons). The block that has the waving bottom indicates that the program will display some information to the user (in this case, the number of liters).
Una diagrama de bloques es una representación gráfica de un programa. En un diagrama de bloques es posible visualizar la secuencia de ejecución del programa. El diagrama mostrado debajo es el diagrama de bloques de un programa que convierte de galones a litros. El programa comienza en la elipse Inicio en la parte superior y termina en la elipse Fin en la parte inferior del diagrama. El bloque al que le falta la esquina superior izquierda indica que el programa recibirá datos de entrada (en este caso, la cantidad en galones). El bloque que tiene la parte inferior ondulada indica que el programa mostrará cierta información al usuario (en este caso, la cantidad en litros).

GallonsConverter

Tip

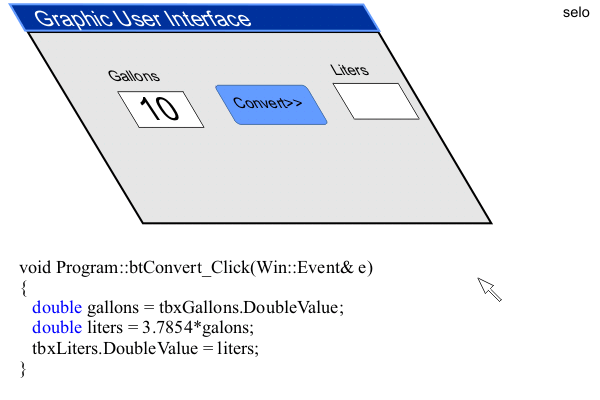

In a complex project the block diagram allows a group of people to communicate in a consistent and effective way. The figure shows the relation between the block diagram and the actual program code.
En un proyecto complejo el diagrama de bloques permite a un grupo de personas comunicarse en una forma consistente y efectiva. La figura muestra la relación entre el diagrama de bloques y el código real del programa.

BlockDiagram
